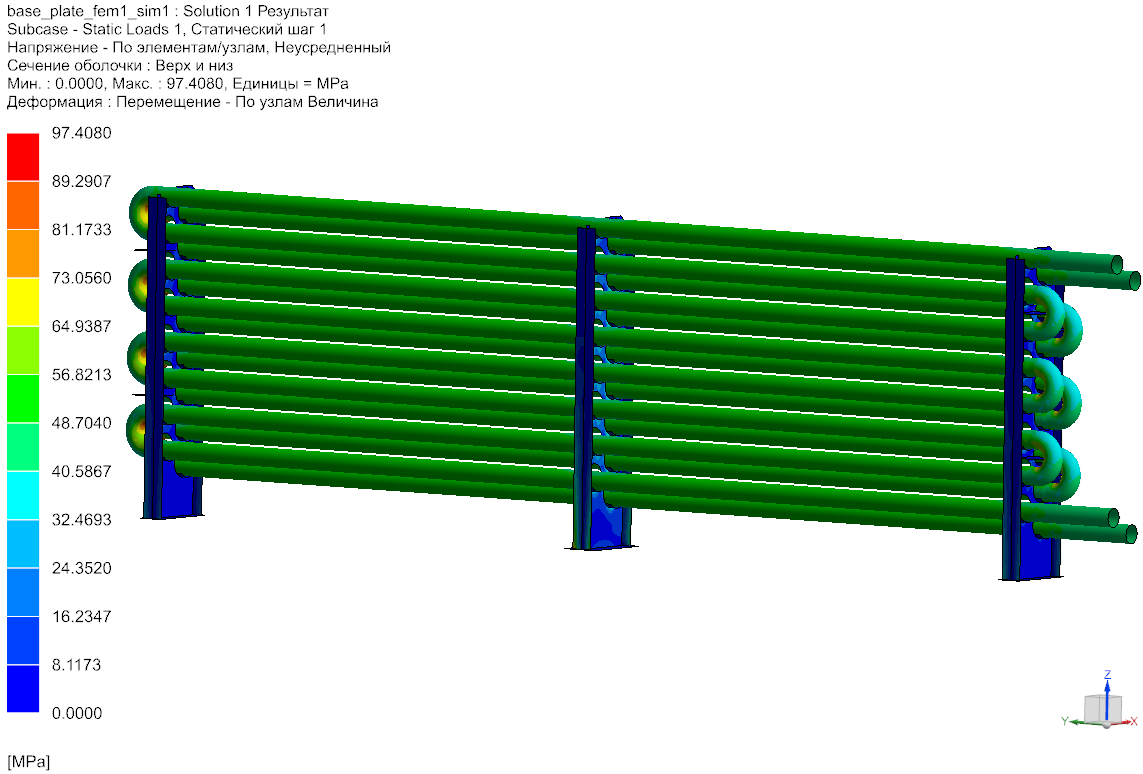

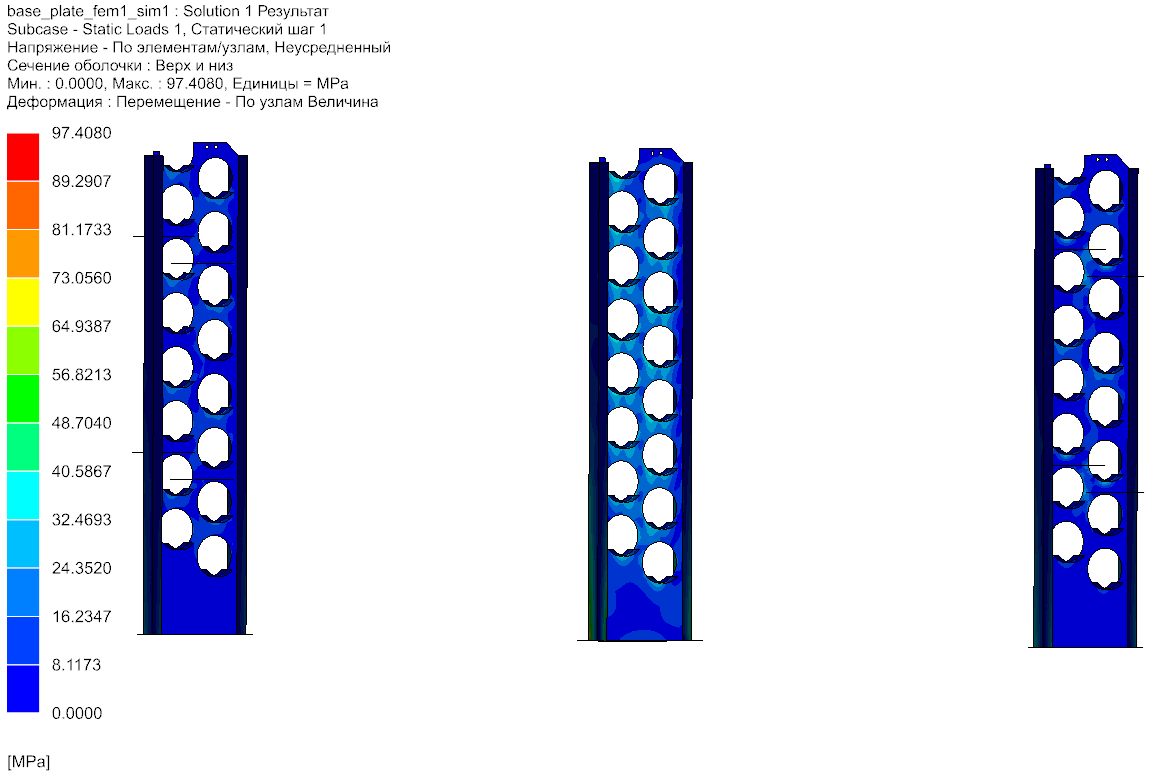

Выполнен расчёт на прочность на доски трубные, изготовленные из стали AISI 310S, змеевика печи ПТБ-10-64 в условиях эксплуатации при температурах нефтяных газов в печи до 900°С.
Оценка статической прочности трубных досок производится при действующих нагрузках:
- собственный вес конструкции трубных досок, змеевика и рабочей среды;
- внутреннее избыточное давление в змеевике;
- температурная нагрузка на элементы конструкции.
Расчёт выполнен с применением следующих документов:
- ГОСТ 34233.1 - 34233.12 – 2017 «Сосуды и аппараты. Нормы и методы расчёта на прочность. Общие требования»;
- ПНАЭ Г-7-002-86 «Нормы расчёта на прочность оборудования и трубопроводов атомных энергетических установок»;
- СТ ЦКБА 005.2-2004 «Арматура трубопроводная. Металлы, применяемые в арматуростроении. Часть 2. Справочные данные о свойствах материалов».
По результатам расчёта подтверждено условие прочности трубных досок, изготовленных из стали AISI 310S, в заданных режимах эксплуатации в соответствии с требованиями НТД.
