Выполнен расчет прочности сварных соединений элементов газопровода высокого давления от ГРС до ГРП филиала «Яйвинская ГРЭС» ПАО «Юнипро».

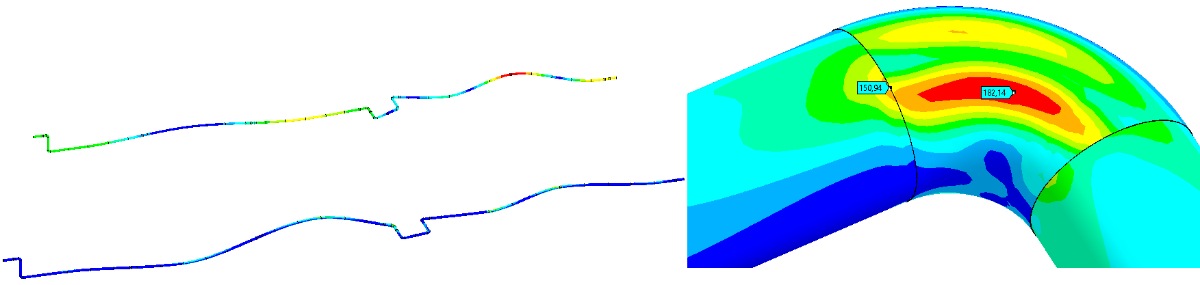

Расчетом определено напряженно-деформированное состояние газопровода от величины прогибов по результатам нивелирования. Работы по проведению нивелирования выполнены без остановки производственного процесса на газопроводе методом контрольных вертикальных измерений и нивелировки поверхности газопровода.
Действующие нагрузки на газопровод:
- собственный вес газопровода, вес оборудования, вес среды;
- внутреннее избыточное давление;
- климатические нагрузки (в том числе сезонные движения грунтов).
Расчёт выполнен с применением следующих документов:
- ГОСТ 32388-2013 «Трубопроводы технологические. Нормы и методы расчета на прочность, вибрацию и сейсмические воздействия» (далее – ГОСТ 32388);
- СП 33.13330.2012 «Расчет на прочность стальных трубопроводов. Актуализированная редакция СНиП 2.04.12-86.»;
- ГОСТ 10706-76. Трубы стальные электросварные прямошовные. Технические требования»;
- ГОСТ 31447-2012 «Трубы стальные сварные для магистральных газопроводов, нефтепроводов и нефтепродуктов. Технические условия»;
- ГОСТ 17375-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Отводы крутоизогнутые типа 3D (R≈1,5DN). Конструкция».
По результатам расчета прочность основного материала элементов газопровода и его сварных соединений в местах максимальных прогибов на участках газопровода обеспечена.
