Выполнен расчет на прочность и сейсмостойкость емкости из композитного материала на стальном рамном основании, пердназначенной для нейтрализации проливов серной кислоты в составе резервуарного парка хранения серной кислоты.
Расчёт на прочность включает оценку статической и сейсмической прочности элементов емкости, опорной конструкции емкости и рамной конструкции под привод мешалки.
Расчёт выполнен с применением следующих документов:
- ГОСТ Р 55072-2012 «Емкости из реактопластов, армированных стекловолокном. Технические условия»;
- СП 16.13330.2017 «Стальные конструкции. Актуализированная редакция СНиП II-23-81»;
- СП 20.13330.2016 «Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85»;
- ГОСТ 27751-2014 «Надежность строительных конструкций и оснований. Основные положения»;
- ГОСТ 30546.1-98 «Общие требования к машинам, приборам и другим техническим изделиям и методы расчёта их сложных конструкций в части сейсмостойкости».

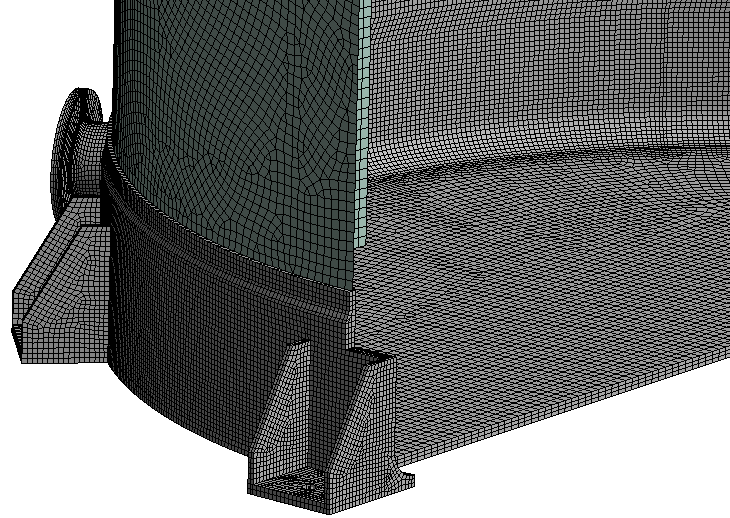

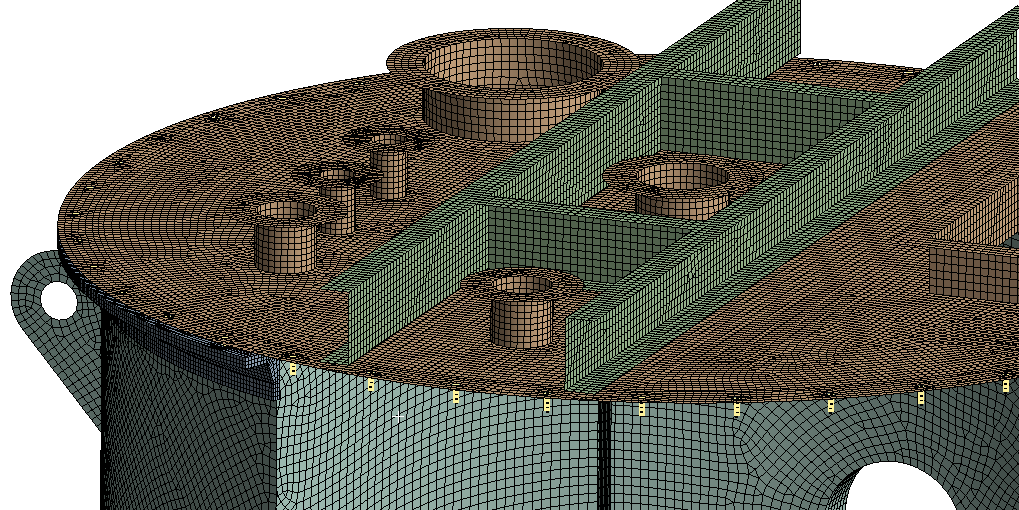

Расчет произведен с учетом геометрической нелинейности зависимости между нагрузкой и перемещениями и учетом нелинейности свойств материалов конструкции.

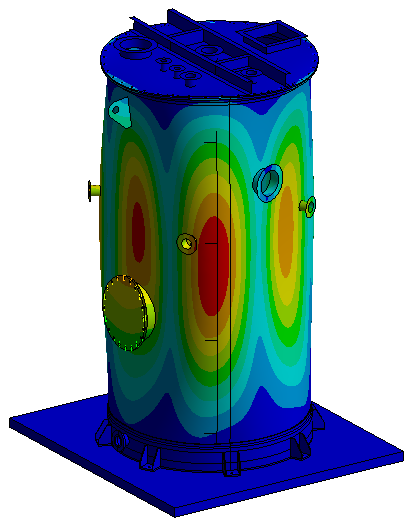

Расчёт на сейсмостойкость выполнен линейно-спектральным методом.
По результатам проведенного анализа:
- выполнен подбор и оценка прочности анкерных креплений емкости к фундаменту при воздействии эксплуатационных нагрузок и сейсмического воздействия;

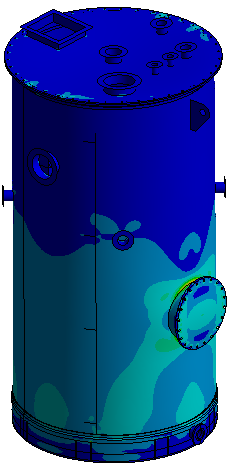

- прочность элементов конструкции емкости из композитного материала при условиях эксплуатации и сочетаниях нагрузок обеспечена;
- значение коэффициента запаса прочности при расчете на прочность элементов емкости из композитного материала при одновременном действии на конструкцию эксплуатационных и сейсмических воздействий, определенных величиной интенсивности землетрясения 9 баллов по шкале MSK-64, не менее 3,12;
- прочность элементов металлоконструкции опор и рамы под привод мешалки при условиях эксплуатации и сочетаниях нагрузок, обеспечена.
