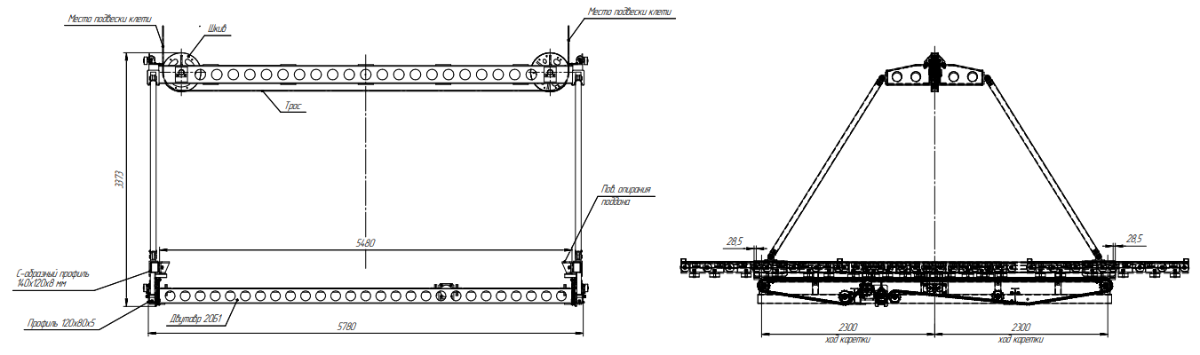

Выполнен расчет подъемного устройства специального для автоматизированных систем парковки автомобилей.

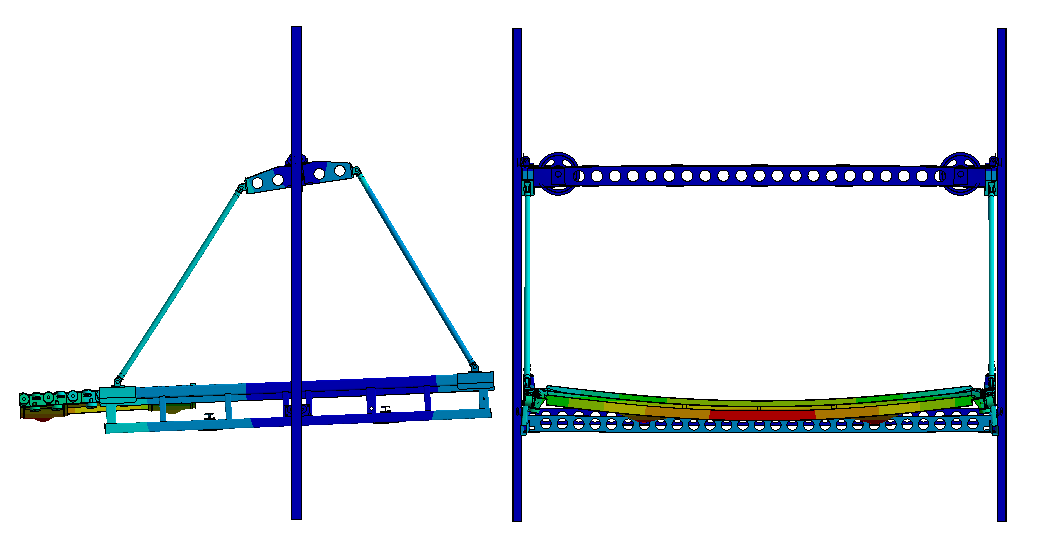

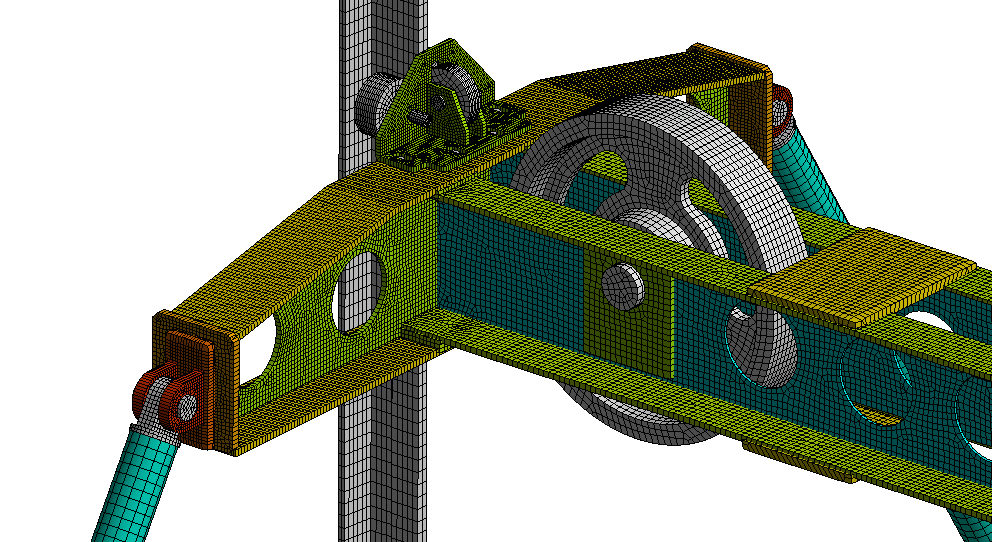

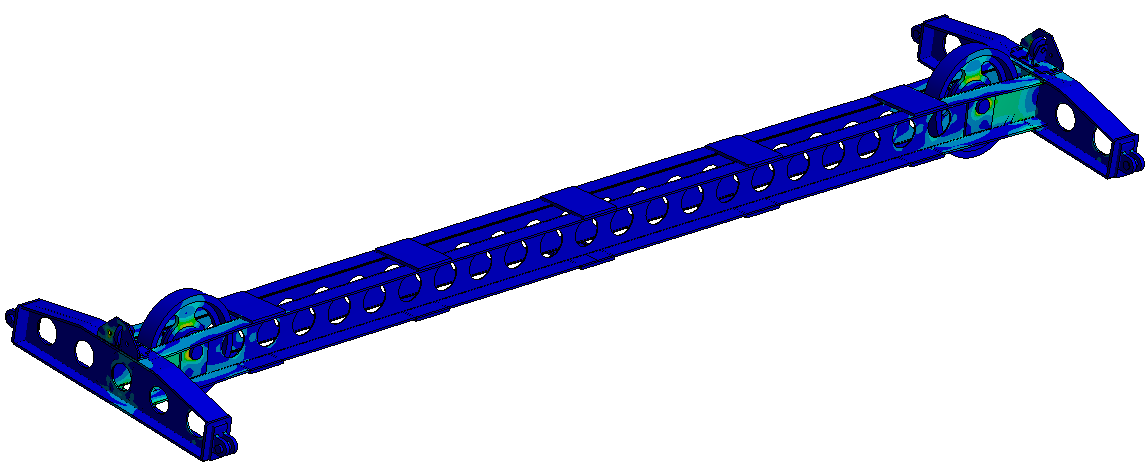

Конструкция подъемного устройства в расчёте рассмотрена как единая пространственная система. Оценка прочности элементов подъемного устройства выполнена методом конечных элементов в трёхмерной постановке. Расчет произведен с учетом геометрической нелинейности зависимости между нагрузкой и перемещениями и учетом нелинейности свойств материалов конструкции.
Расчёт выполнен с применением следующих документов:
- СП 16.13330.2017 «Стальные конструкции. Актуализированная редакция СНиП II-23-81»;
- СП 20.13330.2016 «Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85»;
- ГОСТ 27751-2014 «Надежность строительных конструкций и оснований. Основные положения»;
- СП 43.13330.2012 «Сооружения промышленных предприятий. Актуализированная редакция СНиП II-09-03-85».
Целью расчета являлось подтверждение прочности и жесткости элементов подъемника при условии обеспечения необходимых коэффициентов запаса прочности и жесткости в заданных условиях эксплуатации при нагружении рабочей полезной нагрузкой (масса автомобиля) и различных положениях каретки подъемника.
По результатам расчёта прочность конструкции подъемного устройства специального при условиях эксплуатации и сочетаниях нагрузок обеспечена.
