Выполнен расчет на прочность и устойчивость прямоугольной емкости 7 куб. м. в заданных условиях эксплуатации.
Расчёт на прочность включает оценку статической прочности и устойчивости емкости при действующих нагрузках:
- собственный вес конструкции емкости;
- вес продукта;
- гидростатическое давление рабочей среды.
Расчёт выполнен с применением следующих документов:
- ГОСТ 34347-2017 «Сосуды и аппараты стальные. Общие технические условия»;
- ГОСТ 34233.1 - 34233.12 – 2017 «Сосуды и аппараты. Нормы и методы расчёта на прочность. Общие требования».

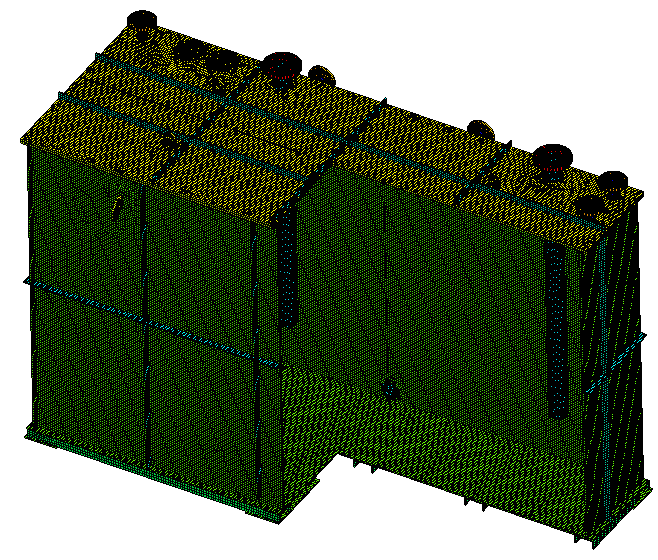

Расчёт выполнен методом конечных элементов в трёхмерной постановке. Стальная конструкция резервуара в расчёте рассмотрена как единая пространственная система. Оценка статической прочности элементов конструкции выполнена с применением идеального упругопластического материала.
Оценка прочности элементов конструкции для условий эксплуатации выполнена с учетом сравнения расчетных величин напряжений, возникающих в элементах конструкции, с минимальными значениями допускаемых напряжений.

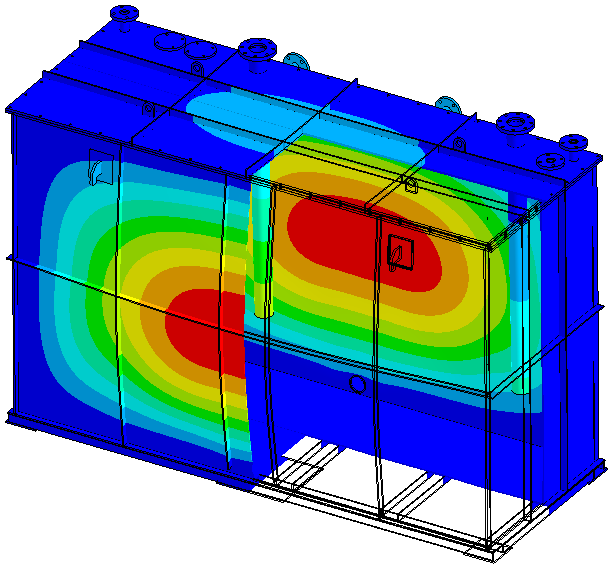

По результатам расчета исходной конструкции были выявлены элементы конструкции не удовлетворяющие условиям прочности и устойчивости. С целью обеспечения прочностных характеристик конструкции емкости и необходимых коэффициентов запаса общей и местной устойчивости были внесены изменения в исходную конструкцию емкости.

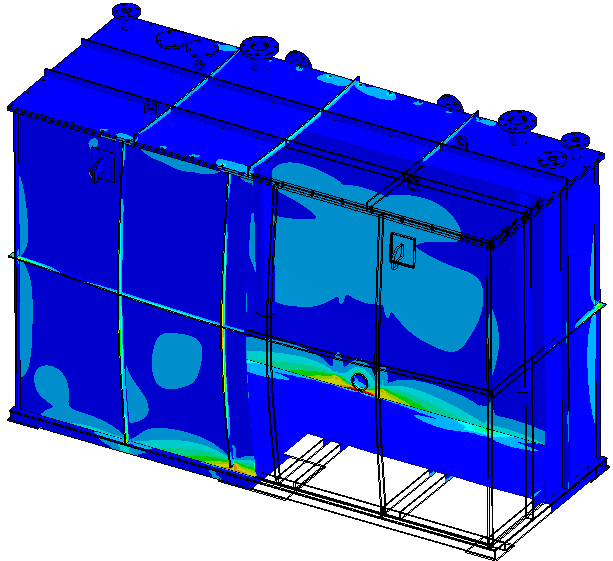

По результатам расчёта оптимизированной конструкции условие статической прочности элементов емкости в режимах эксплуатации выполнено в соответствии с требованиями ГОСТ 34233.1 - 34233.12 – 2017.
