Выполнен расчет на прочность и устойчивость опор трубопроводов ОП-168, ОП-475, ОП-520.

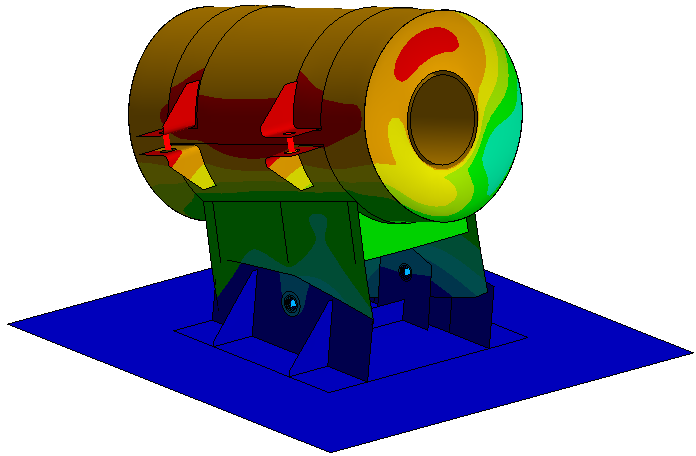

Расчёт на прочность включает оценку статической прочности и устойчивости элементов опоры при действии нагрузок FХ (продольная), FZ (вертикальная) и FY (боковая).
Расчёт выполнен с применением следующих документов:
- СП 16.13330.2017 «Стальные конструкции. Актуализированная редакция СНиП II-23-81»;
- СП 20.13330.2016 «Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85»;
- ГОСТ 27751-2014 «Надежность строительных конструкций и оснований. Основные положения».

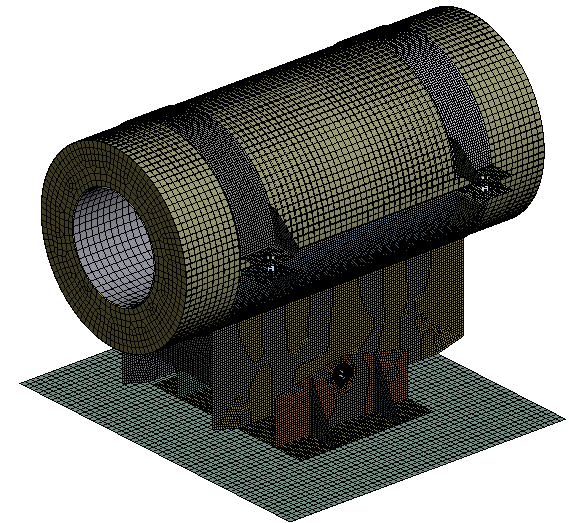

Стальная конструкция опоры в расчёте рассмотрена как единая пространственная система. Оценка статической прочности элементов опоры выполнена методом конечных элементов в трёхмерной постановке с применением идеального упругопластического материала.
Расчет произведен с учетом геометрической нелинейности зависимости между нагрузкой и перемещениями и учетом нелинейности свойств материалов конструкции.
Оценка прочности элементов конструкции опор для вариантов сочетаний нагрузок выполнена с учетом сравнения расчетных величин напряжений, возникающих в элементах конструкции и сварных соединениях, с минимальными значениями допускаемых напряжений для элементов конструкции.
По результатам расчёта:
- статическая прочность элементов конструкций опор при условиях эксплуатации и сочетаниях нагрузок обеспечена;

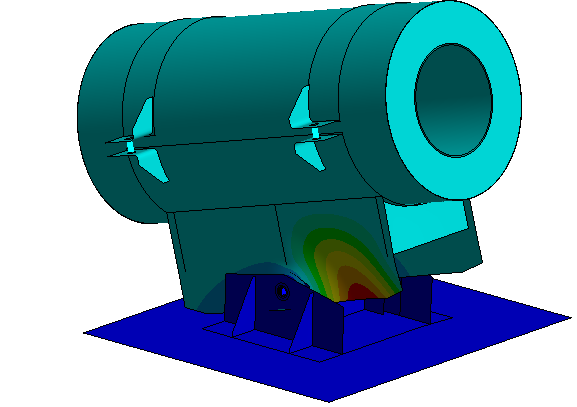

- металл элементов конструкций опор работает в зоне обратимых упругих деформаций (линейный участок диаграммы растяжения материала, описываемый законом Гука), остаточные пластические деформации в элементах опоры отсутствуют;
- коэффициент запаса устойчивости конструкций опор более 1,3.
