Выполнен расчет на прочность и устойчивость на контейнер-цистерну ТС N 2200.42.1, предназначенную для международных и внутренних смешанных перевозок неохлажденных сжиженных газов автомобильным, железнодорожным, речным и морским транспортом, а также временного хранения их у грузополучателя.
Выполнен расчет пропускной способности предохранительных устройств контейнер-цистерны, предназначенных для выпуска паров перевозимого продукта, при превышении максимально допустимого рабочего давления при недопустимом перегреве контейнера-цистерны или непредвиденном повышении давления при его эксплуатации.
Расчёт выполнен с применением следующих документов:
- ГОСТ 34347-2017 «Сосуды и аппараты стальные сварные. Общие технические условия»;
- ГОСТ 34233.1 - 34233.12 – 2017 «Сосуды и аппараты. Нормы и методы расчёта на прочность. Общие требования»;
- НД № 2-090201-012 «Сборник правил по контейнерам» версия 25.05.2022 Российского Морского Регистра Судоходства;
- Международный кодекс морской перевозки опасных грузов, включающий поправки 40-20;
- ГОСТ 12.2.085-2017 «Арматура трубопроводная. Клапаны предохранительные. Выбор и расчет пропускной способности»;
- Н.Л. Стаскевич, Д.Я. Вигдорчик. «Справочник по сжиженным углеводородным газам». Изд. «Недра», 1986 г;
- Н.Б. Варгафтик. «Справочник по теплофизическим свойствам газов и жидкостей». М., Изд. «Наука», 1972 г., 720 стр.

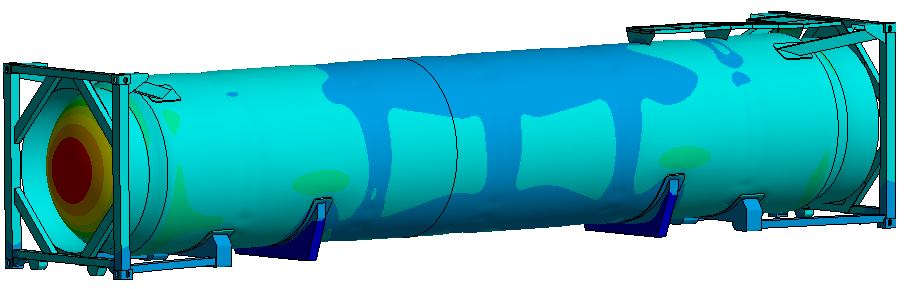

Расчётом произведена оценка деформаций элементов конструкции контейнер-цистерны, действующих усилий, напряжений и относительных пластических деформаций при воздействии испытательных нагрузок в соответствии с методикой испытаний конструкции по МКМПОГ (НД № 2-090201-012), и их сравнение с допускаемыми величинами.
По результатам расчёта условие жесткости и прочности элементов конструкции контейнер-цистерны в условиях испытаний и эксплуатации выполнены.
По результатам расчета минимальной необходимой площади проходного сечения предохранительного устройства произведен выбор предохранительного клапана, удовлетворяющего условию обеспечения требуемой пропускной способности, что позволит безопасно эксплуатировать контейнер-цистерну в условиях транспортировки, хранения, а также в условиях полного охвата цистерны пламенем.
Конструкция контейнер-цистерны ТС N 2200.42.1 соответствует предъявленным требованиям нормативно-технической документации Международного кодекса морской перевозки опасных грузов (МКМПОГ), НД № 2-090201-012 «Сборника правил по контейнерам» версии 25.05.2022 Российского Морского Регистра Судоходства, что позволяет ее безопасно эксплуатировать в условиях транспортировки и хранения неохлажденных сжиженных газов.
