Расчёт на прочность и устойчивость воздухозаборных труб

Произведен расчёт на прочность  воздухозаборных труб (ВТ), изготовленных ООО «Завод РиНМ»:

• Ду 1300 высотой 15 м;
• Ду 600 высотой 16 м;
• Ду 800 высотой 20 м.

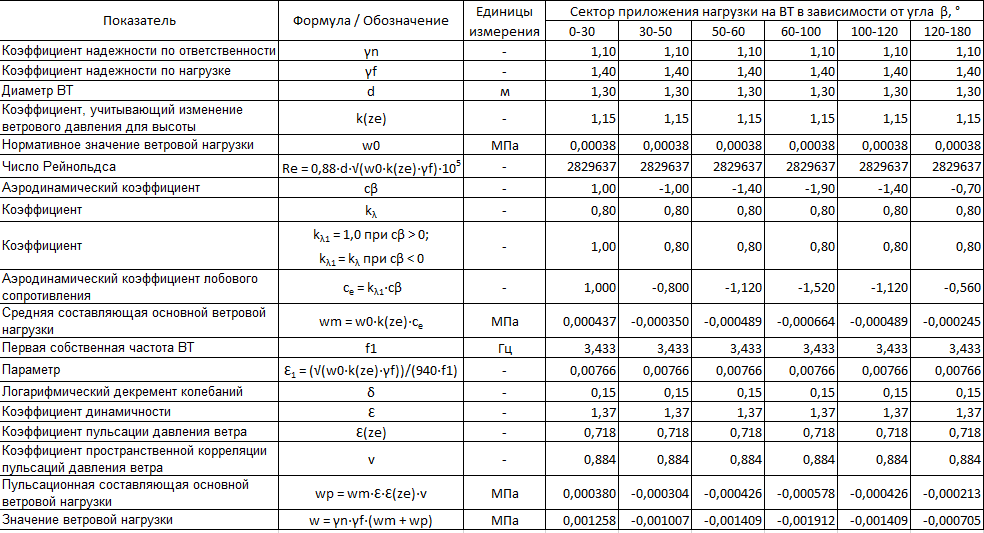

Расчёт на прочность включает оценку статической прочности и устойчивости эле­ментов ВТ, анкерных креплений ВТ при действии нагрузок от собственного веса и ветровой нагрузки.

Расчёт выполнен с применением следующих доку­ментов:

• СП 16.13330.2017 «Стальные конструкции. Актуализированная редакция СНиП II-23-81»;
• СП 20.13330.2016 «Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85»;
• ГОСТ 27751-2014 «Надежность строительных конструкций и оснований. Основные положения»;
• СП 43.13330.2012 «Сооружения промышленных предприятий. Актуализированная редакция СНиП 2.09.03-85».

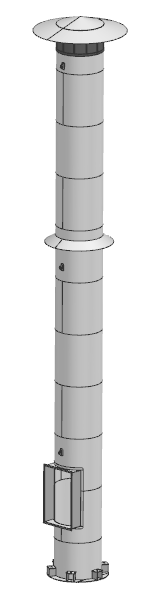

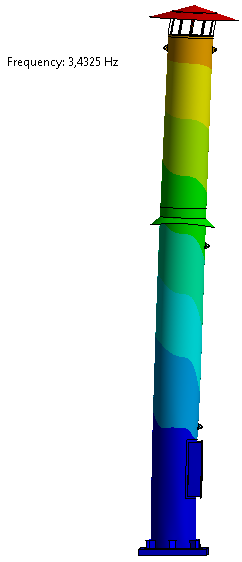

Стальная конструкция ВТ в расчёте рассмотрена как единая про­странственная система. Оценка статической прочности и устойчивости элементов ВТ вы­полнена методом конечных элементов в трёхмерной постановке с приме­не­нием идеального упругопластического ма­териала.

Расчет произведен с учетом геометрической нелинейности зависимости между нагрузкой и перемещениями и учетом нелинейности свойств материалов конструкции.

По результатам расчёта:

• подтверждена статическая прочность элементов конструкций ВТ при условиях эксплуатации и сочетаниях нагрузок;
• расчетом подтверждена работа металла элементов конструкции ВТ в зоне обратимых упругих деформаций (линейный участок диаграммы растяжения материала, описываемый законом Гука), остаточные пластические деформации в элементах ВТ отсутствуют;
• подтвержден необходимый коэффициент запаса устойчивости ВТ;
• подтверждено условие прочности фундаментных болтов основания ВТ.
