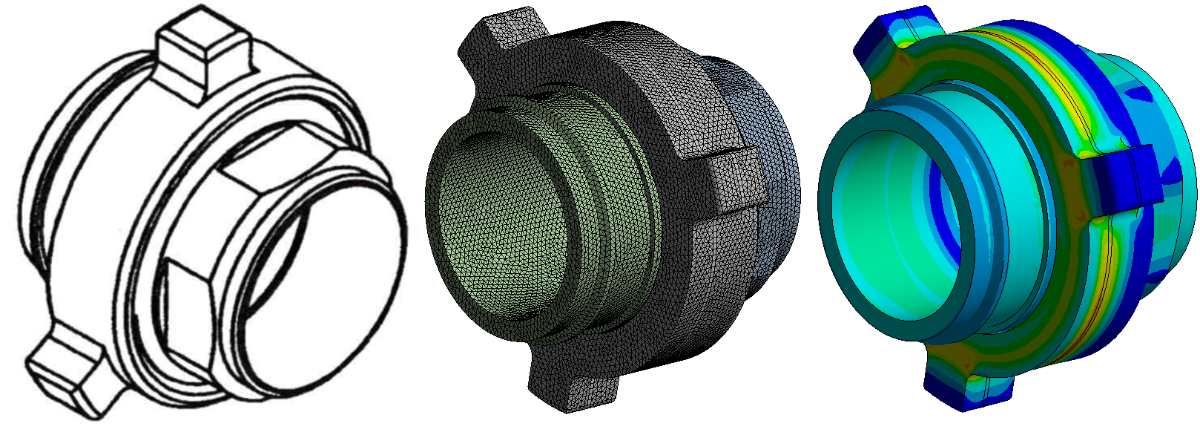

Выполнен расчет усилия затяжки для обеспечения герметичности, расчет максимального рабочего давления и поверочный расчет на прочность быстроразъемного соединения БРС 6.
Расчёт выполнен с применением следующих документов:
- ГОСТ 34233.1 - 34233.12 – 2017 «Сосуды и аппараты. Нормы и методы расчёта на прочность. Общие требования»;
- ГОСТ 32388-2017 «Трубопроводы технологические. Нормы и методы расчета на прочность»;
- СТ ЦКБА 086-2010 «Арматура трубопроводная. Технические данные и характеристики для силовых расчетов арматуры»;
- СТ ЦКБА 005.2-2004 «Арматура трубопроводная. Металлы, применяемые в арматуростроении. Часть 2. Справочные данные о свойствах материалов».
Расчётом определены:
- величина усилия (момента) затяжки гайки быстроразъемного соединения для обеспечения герметичности;
- значения максимального рабочего давления быстроразъемного соединения.
По результатам расчёта:
- подтверждено условие статической прочности элементов БРС 6 в заданных режимах эксплуатации;
- подтверждено условие прочности резьбового соединения БРС 6 в заданных режимах эксплуатации.
