Выполнен расчет на прочность бака разбавления серной кислоты в заданных условиях эксплуатации.
Расчёт на прочность включает оценку статической прочности и устойчивости бака при действующих нагрузках:
- собственный вес конструкции бака;
- вес продукта;
- гидростатическое давление рабочей среды;
а также определение допускаемых нагрузок на патрубки.
Расчёт выполнен с применением следующих документов:
- ГОСТ 34347-2017 «Сосуды и аппараты стальные. Общие технические условия»;
- ГОСТ 34233.1 - 34233.12 – 2017 «Сосуды и аппараты. Нормы и методы расчёта на прочность. Общие требования» (далее ГОСТ 34233).

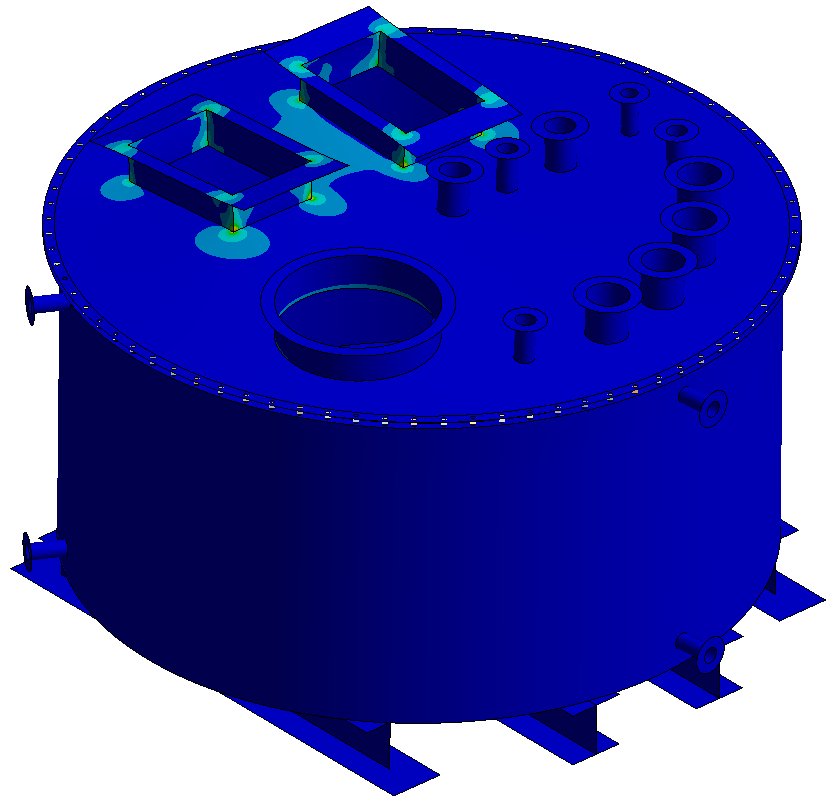

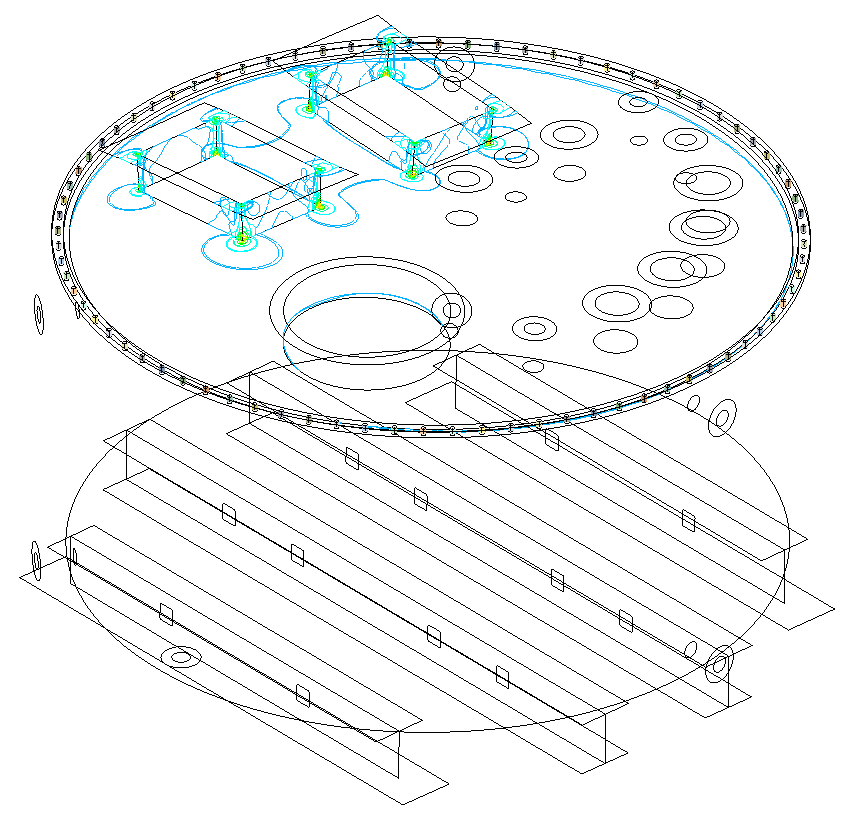

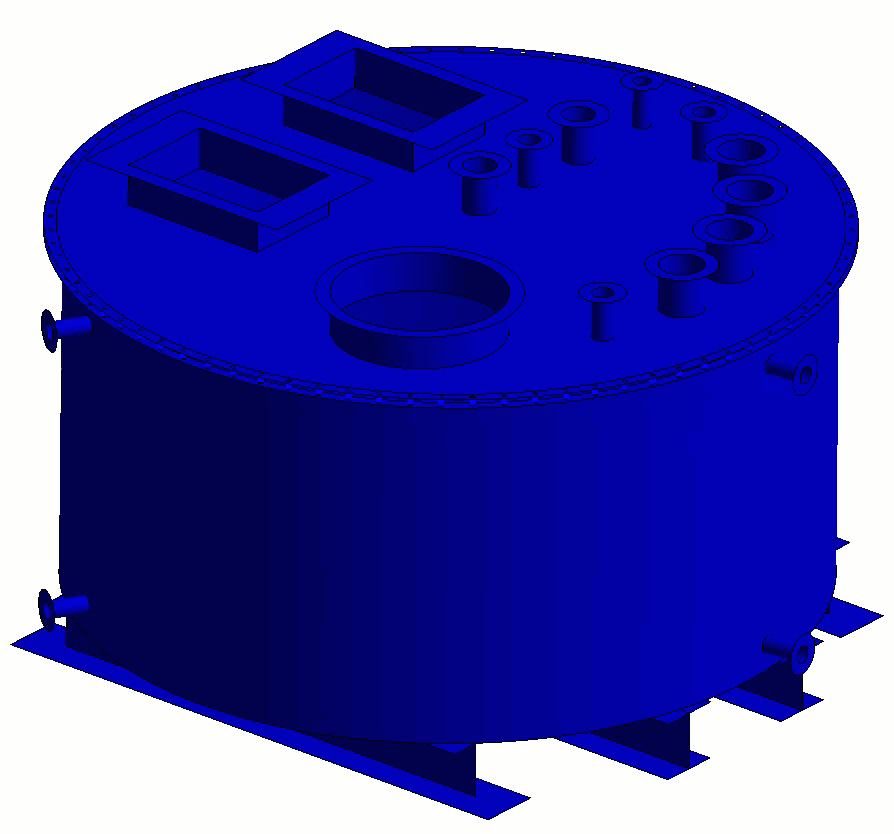

Расчёт выполнен аналитически и методом конечных элементов в трёхмерной постановке. Стальная конструкция бака в расчёте рассмотрена как единая пространственная система. Оценка статической прочности элементов конструкции выполнена с применением идеального упругопластического материала.
Расчет допускаемых нагрузок на патрубки определен методом дискредитации единичной нагрузки на патрубок по количеству приращений нагрузки при условии отсутствия остаточных пластических деформаций в элементах конструкции бака. Расчет произведен в нелинейной постановке с учетом нелинейных свойств материала конструкции. Нелинейные свойства упругопластических материалов конструкции бака описаны диаграммой Прандтля.
