Выполнен силовой, прочностной расчет и расчет на сейсмостойкость клапана обратного DN32 PN16 4-го класса безопасности по НП-001-97 для систем сжигания ТРО на АС "Аккую".
Расчет на прочность включает:
- расчет по выбору основных размеров;
- расчет на статическую прочность с оценкой напряженно-деформированного состояния клапана в условиях нормальной эксплуатации (НУЭ) в стационарном режиме и в режиме гидравлических испытаний (ГИ);
- расчет на циклическую прочность элементов клапана с учетом допустимых изменений параметров рабочей среды;
- расчет на сейсмическую прочность с оценкой напряженно-деформированного состояния клапана при сочетании нагрузок от нормальной эксплуатации (НУЭ) и сейсмического воздействия, соответствующего уровню проектного землетрясения (ПЗ).
Расчет на прочность выполнен с учетом требований следующих документов: ПНАЭ Г-7-002-86, НП-068-05, ПНАЭ Г-7-008-89, НП-031-01.

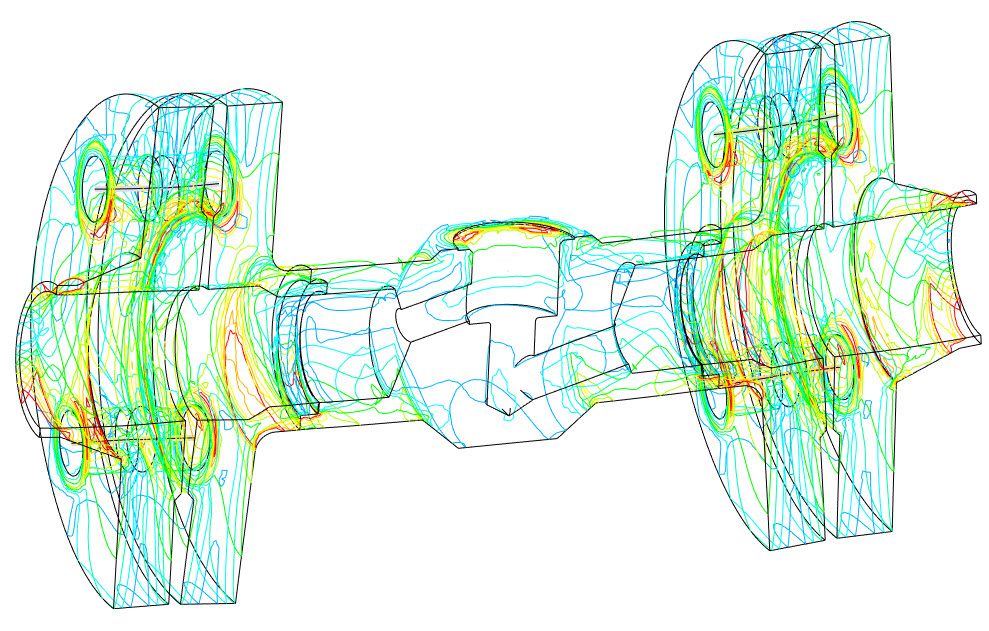

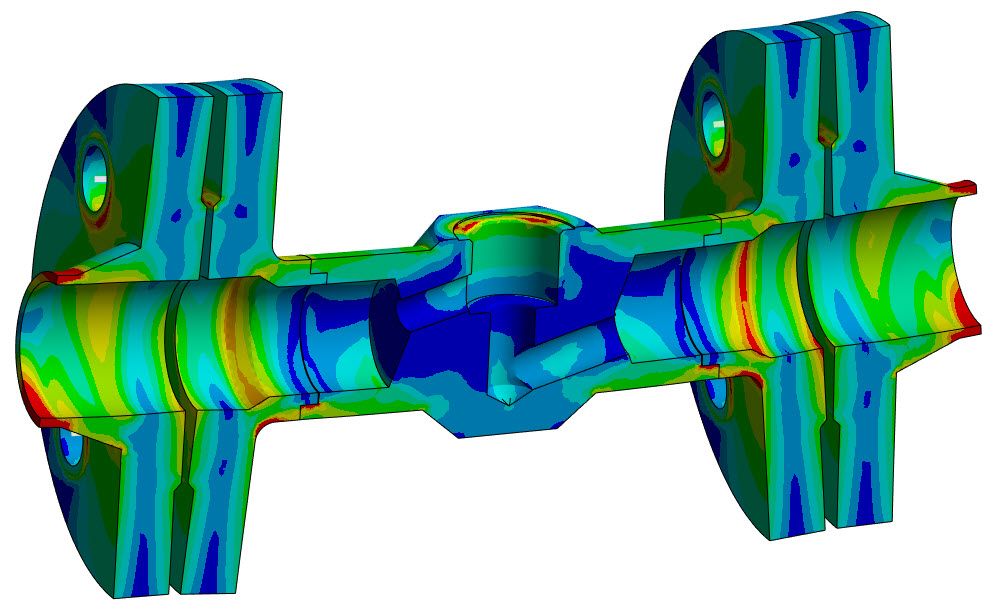

Расчет напряженно-деформированного состояния элементов клапана проведен методом конечных элементов в трехмерной постановке при помощи программных средств численного моделирования, а также аналитически.
По результатам расчета:
- принятые номинальные значения толщины стенок корпуса, размеров фланца и диаметра шпилек удовлетворяют расчету по выбору основных размеров;
- статическая и сейсмическая прочность обеспечена;
- циклическая прочность обеспечена;
- прочность при вибрационном воздействии обеспечена, т.к. выполнены условия по отстройке собственных частот колебаний от частот детерминированного возбуждения в диапазоне 5-100 Гц.
